产品概述
DBUCKS-LSP10系列浪涌保护器是专门用于户外LED照明系统的瞬态过电压保护装置,主要由热保护压敏电阻和气体放电管装置构成，可安装在LED灯或灯柱中，与LED电源驱动器连接提供可靠的雷击浪涌保护，可有效的延长灯具的使用寿命,提高灯具稳定性。
产品特性
♦ 适用于I类或II类灯具
♦ 内置保护模式:L-N、L-PE/G、N-PE/G
♦ 内置热分离功能，安全性更高
♦ 并联接线方式，维护方便
♦ 优异的耐浪涌冲击性、残压极低
♦ 耐高压热缩管封装,产品体积小，方便嵌入式安装
♦ IP65防尘防水等级
产品应用
♦ 数字标牌    ♦ 泛光照明
♦ 街道照明    ♦ 道路照明
♦ 停车场照明
♦ 交通照明    ♦ 隧道照明
♦ 洗墙灯       ♦ AC-LED照明

电气参数

产品型号	DBUCKS-LSP10
额定工作电压/Un(VAC)	120~277V
最大持续工作电压/MCOV/Uc(VAC)1	320V
标称放电电流/ln(kA)2	5kA
最大放电电流/lmax(kA)3	10kA
浪涌冲击电压/Uoc (kV)	10kV
电压保护水平/Up(V)4	≤1.2kV(L-N,L-G/PE,N-G/PE)
连接线缆	软管电缆(0.75-2.5m㎡)
连接方式	并联连接
供电系统	TN
防水等级	IP65
工作环境	-40℃~+85℃
I EC 61643-11测试分类	Test Class II and III
EN 61643-11测试分类	Type 2 and 3

备注：
1.最大持续工作电压MCOV/Uc(VAC)：可持续施加在SPD线端的最大连续工作电压。
2.标称放电电流(In)(kA):此标称放电电流是SPD耐受能力之量测值；使用8/20us电流波形冲击15次脉冲的测量值。
3.最大放电电流(Imax)(kA)：最大放电电流是SPD最大耐受能力之量测值，使用8/20us电流波形冲击1次脉冲的测量值。

4.电压保护水平/Up：IEC61643-11电压保护等级，在持续施加8/20us的脉冲下的标称放电电流(In)之最高残余电压测定值，是一进位后之最大电压测量值。

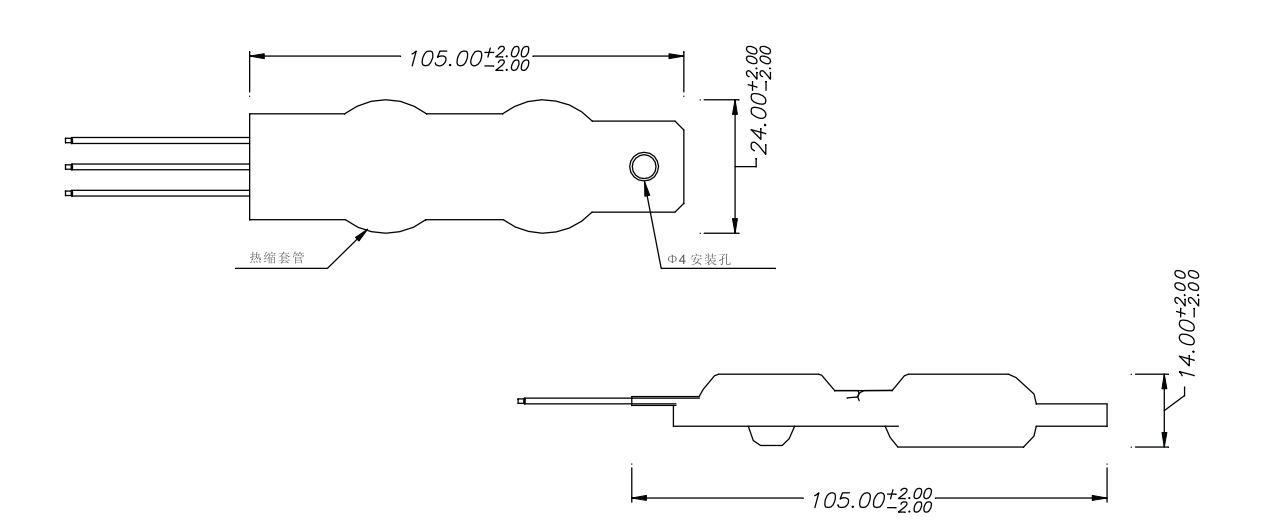

产品尺寸

备注：
1.棕色/黑色：火线L；蓝色/白色：零线N；黄注绿/绿色：地线PE。
2.线规：1.0 m㎡/16AWG多股软铜线；线长150mm或按客户要求。
3.使用一颗M4螺钉固定SPD

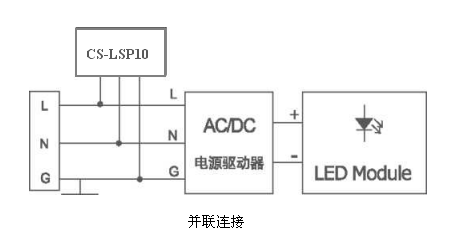

应用/安装接线图
